Flange standard ANSI fornire il metodo di collegamento meccanico primario per i sistemi di tubazioni in pressione negli impianti industriali del Nord America. Questa guida esamina i valori di pressione-temperatura, i tipi di rivestimento e le specifiche dei materiali fondamentali per gli ingegneri degli approvvigionamenti e i progettisti di tubazioni.
Cosa sono le flange standard ANSI e come si sono evolute?
L'American National Standards Institute (ANSI) ha originariamente pubblicato gli standard dimensionali delle flange, che l'American Society of Mechanical Engineers (ASME) ha successivamente mantenuto e aggiornato. Gli attuali standard attivi includono ASME B16.5 per flange fino a 24 pollici di diametro nominale e ASME B16.47 per diametri maggiori fino a 60 pollici.
I principali sistemi di classificazione includono:
- Classi di pressione designate 150, 300, 600, 900, 1500 e 2500 che rappresentano valori di pressione-temperatura adimensionali
- Tipi di faccia tra cui faccia sollevata (RF), faccia piatta (FF) e giunto ad anello (RTJ)
- Configurazioni dei fori corrispondenti alle programmazioni dei tubi per la compatibilità con la saldatura
Jiangyin Zhonghai Precision Machinery Co., Ltd. opera come produttore certificato ISO 9001 con qualifiche PED, TUV e TS, specializzato in flange e forgiati di precisione. L'azienda produce flange per tubi, flange forgiate, flange lavorate e relativi componenti secondo gli standard GB, ASME, ASTM, JIS, EN e DIN, supportando una produzione basata su disegni completamente personalizzata. La gamma di produzione spazia da 1/2 pollice a 60 pollici, pesi singoli fino a 10 tonnellate e dimensioni massime di 4 metri. Le capacità interne complete includono linee di forgiatura, riscaldamento, tornitura CNC, foratura e ispezione che gestiscono sia la produzione in serie che parti meccaniche complesse.
Analisi tecnica di cinque specifiche critiche
1. Configurazione slip-on a bassa pressione: flange standard ANSI da 150 libbre slip-on
La classe 150 rappresenta la pressione nominale standard più bassa, adatta per acqua a temperatura ambiente, vapore e fluidi di processo non critici. Le flange slip-on scorrono sulle estremità dei tubi e saldano ad angolo entrambi i lati, semplificando l'installazione in spazi ristretti.
Valori pressione-temperatura per acciaio al carbonio Classe 150:
- Pressione massima 285 psi a temperatura ambiente (100°F)
- Declassamento della pressione a 140 psi a 400°F
- Declassamento della pressione a 20 psi a 750°F
Confronto dei costi di installazione:
| Fattore | Flangia slip-on | Flangia del collo saldata |
| Costo del materiale | 15-20% in meno | Linea di base |
| Lavoro di saldatura | Due saldature d'angolo (rapide) | Una saldatura di testa (procedura qualificata) |
| Requisiti di ispezione | Particella visiva e magnetica | Radiografico o ultrasonico |
| Tolleranza di allineamento | ±2mm accettabile | ±0,5 mm richiesti |
| Resistenza alla fatica | Moderato | Superiore (transizione graduale dello stress) |
Flange standard ANSI da 150 libbre slip on le configurazioni sono adatte a tubazioni di servizi pubblici, sistemi HVAC e linee di processo a bassa pressione in cui la velocità di installazione supera i requisiti di resistenza alla fatica.

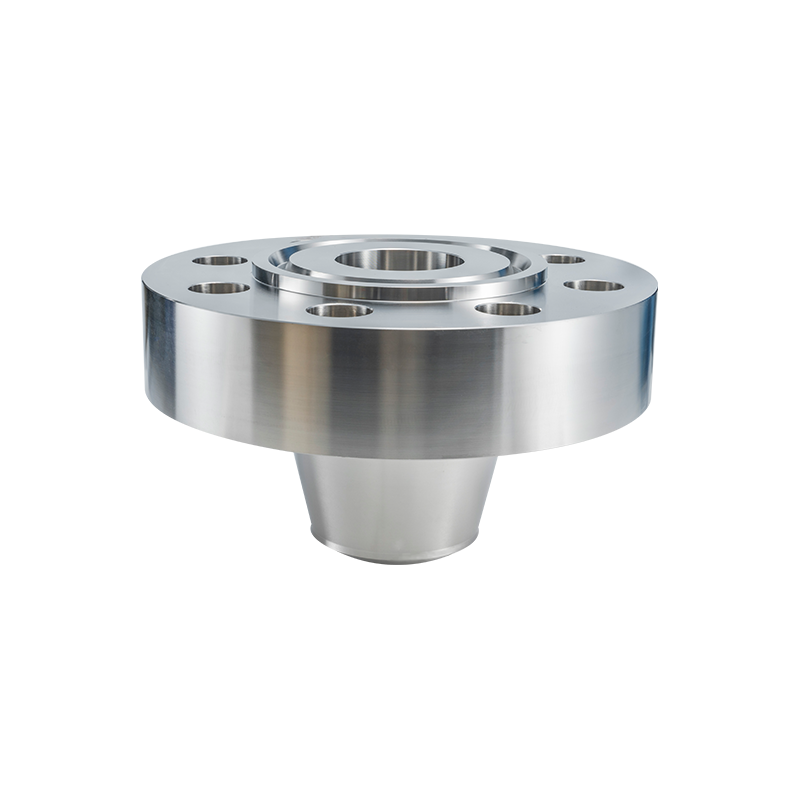

2. Design del collo di saldatura ad alta pressione: programma 40 del collo di saldatura delle flange standard ANSI
Le flange del collo saldato incorporano un mozzo conico che passa dolcemente allo spessore della parete del tubo. Questa geometria distribuisce le sollecitazioni di flessione e fornisce rinforzo strutturale nelle giunzioni critiche.
Le dimensioni dei tubi della schedula 40 determinano la compatibilità del foro:
- Schedula 40 da 2 pollici: diametro esterno 60,3 mm, parete 3,91 mm, diametro interno 52,5 mm
- Schedula 40 da 4 pollici: diametro esterno 114,3 mm, parete 6,02 mm, diametro interno 102,3 mm
- Schedula 40 da 6 pollici: diametro esterno 168,3 mm, parete 7,11 mm, diametro interno 154,1 mm
Confronto delle prestazioni del tipo di flangia:
| Caratteristico | Flangia slip-on | Flangia del collo saldata |
| Fattore di concentrazione dello stress | 2.5-3.0 | 1.2-1.5 |
| Cicli di vita della fatica | 10.000-50.000 | 100.000-500.000 |
| Spessore del mozzo | Nessuno (solo parete del tubo) | Rinforzo graduato |
| Coerenza della valutazione della pressione | Declassamento in base alla pianificazione delle tubazioni | Mantiene la valutazione indipendente dal tubo |
| Applicazione tipica | Sistemi statici a basso ciclo | Servizi ciclici e ad alto stress |
Il Flange standard ANSI Weld Neck schedula 40 La combinazione rappresenta la specifica più comune per le tubazioni di processo negli impianti chimici e nelle raffinerie, bilanciando la capacità di pressione con la disponibilità di materiale standard.
3. Applicazioni di chiusura e isolamento: flange standard ANSI faccia rialzata cieca
Le flange cieche terminano i sistemi di tubazioni o isolano le apparecchiature durante la manutenzione. La faccia rialzata fornisce una superficie di tenuta lavorata con precisione per la compressione della guarnizione.
Le specifiche della finitura frontale includono:
- 125-250 micropollici AARH (altezza di rugosità media aritmetica) per guarnizioni non metalliche
- 63-125 micropollici AARH per guarnizioni a spirale
- 32-63 micropollici AARH per giunti ad anello
Confronto funzionale flangia cieca:
| Funzione | Flangia cieca | Isolamento della valvola |
| Isolamento positivo | Assoluto (barriera solida) | Dipende dall'integrità del sedile |
| Test di pressione | Endpoint ideale per l'idrotest | Richiede bypass o rimozione |
| Peso | Alto (forgiatura solida) | Variabile (dipende dal tipo di valvola) |
| Velocità operativa | Lento (avvitare/sbullonare) | Rapido (quarto di giro o multigiro) |
| Costo per le taglie grandi | Moderato | Esponenziale con classe di pressione |
Flange standard ANSI faccia rialzata cieca le specifiche richiedono una lavorazione precisa della faccia e una verifica della compatibilità delle guarnizioni. La struttura solida resiste all'intera pressione del sistema da entrambe le direzioni, fornendo un isolamento affidabile per l'ingresso del serbatoio e la manutenzione del segmento della tubazione.
4. Gradi di materiale in acciaio al carbonio: flange standard ansi in acciaio al carbonio a105
ASTM A105 specifica i componenti delle tubazioni in acciaio al carbonio forgiato per il servizio a temperatura ambiente ed elevata. Il grado domina le applicazioni di flange industriali grazie al rapporto costo-efficacia e all'affidabilità meccanica.
Requisiti di composizione chimica:
- Carbonio massimo 0,35% per la saldabilità
- Manganese 0,60-1,05% per forza
- Silicio 0,10-0,35% per disossidazione
- Fosforo e zolfo massimo 0,040% ciascuno
Confronto dei metodi di produzione:
| Proprietà | ASTM A105 forgiato | Equivalente al lancio |
| Struttura del grano | Raffinato, direzionale | Casuale, potenzialmente grossolano |
| Difetti interni | Minimo (chiuso per deformazione) | Rischio di porosità |
| Resistenza all'impatto | Alto (20J a -29°C tipico) | Variabile, generalmente inferiore |
| Valutazione pressione-temperatura | Valori ASME B16.5 completi | Declassato 10-20% |
| Costo per libbra | Linea di base | 30-40% in meno (ma rischio più elevato) |
Flange standard ANSI in acciaio al carbonio a105 le specifiche richiedono certificati di prova dei materiali che verifichino il trattamento termico e le prove meccaniche. La costruzione forgiata elimina i rischi di porosità interna inerenti ai componenti fusi, giustificando il sovrapprezzo per i servizi critici.
5. Saldatura a presa ad alta pressione: saldatura a presa con flange standard ANSI 3000 psi
Le flange a saldare a tasca sono adatte per tubazioni di diametro inferiore (tipicamente 2 pollici e inferiori) in applicazioni ad alta pressione. Il foro della presa riceve l'estremità del tubo con saldatura d'angolo sul giunto esterno.
Equivalenza della classe di pressione:
- La saldatura a bussola da 3000 psi corrisponde approssimativamente alla Classe 600 e superiore
- La saldatura a bussola da 6000 psi corrisponde alla Classe 1500
- La saldatura a bussola da 9000 psi corrisponde alla Classe 2500
Confronto delle connessioni di piccolo diametro:
| Metodo | Flangia saldata a presa | Flangia filettata |
| Integrità della pressione | Alta (barriera saldata) | Moderato (thread seal dependent) |
| Resistenza alla fatica | Buono (alesaggio liscio) | Scarso (concentrazione dello stress sui fili) |
| Abilità di installazione | È richiesta la qualifica di saldatura | Inferiore (abilità dell'installatore di tubi) |
| Potenziale di perdita | Solo difetti di saldatura | Danni alla filettatura, degrado del sigillante |
| Gamma di dimensioni | Tipico da 1/2 a 2 pollici | Disponibili da 1/2 a 4 pollici |
Il Saldatura a presa con flange standard ansi 3000 psi La specifica riguarda le connessioni degli strumenti, le porte di campionamento e le linee di processo di piccole dimensioni in cui le connessioni filettate rischiano di rompersi per fatica sotto pressione ciclica o vibrazioni.
Standard di qualità e certificazione della produzione
Conformità ISO 9001 e PED
I sistemi di gestione della qualità garantiscono una produzione coerente attraverso procedure documentate:
- Tracciabilità dei materiali dai rapporti di prova dello stabilimento fino all'ispezione finale
- Registrazioni dei trattamenti termici con verifica dei cicli di austenitizzazione e normalizzazione
- Ispezione dimensionale secondo tabelle di tolleranza ASME B16.5
- Test di pressione a 1,5 volte la pressione nominale per applicazioni critiche
Capacità di produzione interna
Jiangyin Zhonghai Precision Machinery mantiene la completa integrazione della produzione:
- Presse per forgiatura fino a 10.000 tonnellate per grezzi di grande diametro
- Forni per trattamenti termici continui con controllo dell'atmosfera
- Torni verticali CNC che lavorano diametri fino a 4 metri
- Centri di foratura che eseguono schemi di fori per bulloni con tolleranza di posizione ±0,2 mm
Standard globali e servizi di personalizzazione
Capacità di produzione multi-standard
La produzione parallela secondo gli standard internazionali supporta i requisiti di progetto globali:
- Standard GB per progetti nazionali cinesi
- ASME/ASTM per i mercati del Nord America e del Medio Oriente
- Specifiche JIS per clienti giapponesi e del sud-est asiatico
- Norme EN/DIN per la conformità allo Spazio Economico Europeo
Soluzioni non standard e ingegnerizzate
La produzione basata su disegni soddisfa requisiti speciali:
- Flange dell'orifizio con sezioni di corsa del contatore
- Colli di saldatura lunghi per collegamenti al guscio del vaso
- Flange compatte che riducono il peso e il carico dei bulloni
Domande frequenti
Quali differenze esistono nel diametro del cerchio dei bulloni tra le flange della Classe 150 e della Classe 300?
Per una flangia nominale da 6 pollici, la Classe 150 specifica un diametro del cerchio dei bulloni di 241,3 mm con 8 bulloni con un diametro di 22,2 mm. La classe 300 specifica un cerchio di bulloni da 269,9 mm con 12 bulloni con un diametro di 25,4 mm. Il diametro più ampio dei bulloni e il numero maggiore di bulloni soddisfano requisiti di compressione della guarnizione più elevati per valori di pressione elevati. Le flange esistenti della Classe 150 non possono essere aggiornate alla Classe 300 praticando fori aggiuntivi a causa del diametro esterno e dello spessore insufficienti.
Come si confrontano i materiali A105 e A350 LF2 per le applicazioni a bassa temperatura?
Il test di impatto ASTM A105 Charpy con intaglio a V è idoneo a una temperatura minima di -29°C. ASTM A350 Grado LF2 specifica i requisiti di impatto a -46°C o -59°C a seconda della classe. La qualità LF2 costa il 15-25% in più ma fornisce la robustezza necessaria per i servizi refrigerati e l'esposizione ai climi settentrionali. A105 flange standard ansi acciaio al carbonio a105 specifiche tecniche rischio di frattura fragile al di sotto di -29°C.
Quale pressione massima possono sopportare in sicurezza le flange slip-on?
Le flange slip-on di classe 150 raggiungono 285 psi a temperatura ambiente, ma presentano fattori di concentrazione delle sollecitazioni 2,5 volte superiori rispetto ai modelli con collo saldato. I limiti pratici dell'applicazione spesso declassano le flange slip-on a 150-200 psi nei servizi ciclici. Il Flange standard ANSI da 150 libbre slip on la configurazione è adatta solo ad applicazioni statiche e senza shock.
In cosa differiscono le prestazioni di tenuta dei giunti a superficie rialzata e di tipo anulare?
Le flange a faccia rialzata comprimono le guarnizioni piatte o a spirale su ampie aree di contatto, tollerando moderate variazioni di finitura superficiale. I giunti ad anello richiedono una lavorazione di scanalatura di precisione (±0,05 mm) e un contatto metallo-metallo che garantisce la tenuta attraverso la deformazione plastica. Le connessioni RTJ resistono a pressioni superiori a 10.000 psi e temperature superiori a 500°C dove le guarnizioni convenzionali falliscono. Le connessioni a faccia rialzata dominano le tubazioni di processo generali grazie ai minori costi di lavorazione e alla semplicità di sostituzione delle guarnizioni.
Quali sono le quantità minime d'ordine e le politiche relative ai campioni?
Le flange del catalogo standard supportano ordini di singoli pezzi per esigenze di manutenzione. I pezzi fucinati personalizzati richiedono quantità minime di materiale di 500 kg per la tracciabilità del lotto termico. È necessario acquistare le flange campione per i test di qualificazione; rapporti dimensionali e certificati dei materiali accompagnano le consegne standard senza costi aggiuntivi. Jiangyin Zhonghai Precision Machinery mantiene un inventario di dimensioni comuni per una spedizione rapida.
Conclusione
Selezione appropriata Flange standard ANSI richiede l'analisi delle condizioni di pressione-temperatura, della dinamica delle tubazioni e degli ambienti dei materiali. Sia specificando Flange standard ANSI da 150 libbre slip on per l'economia, Flange standard ANSI Weld Neck schedula 40 per la resistenza alla fatica, flange standard ansi faccia rialzata cieca per l'isolamento, flange standard ansi acciaio al carbonio a105 per il servizio standard, o Saldatura a presa con flange standard ansi 3000 psi per i fori piccoli ad alta pressione, le specifiche tecniche determinano l'integrità del sistema.
Jiangyin Zhonghai Precision Machinery Co., Ltd. fornisce produzione integrata dalla forgiatura all'ispezione finale, supportando le industrie globali dell'energia e dei processi con qualità certificata e capacità dimensionale fino a 4 metri di diametro.
Riferimenti
- American Society of Mechanical Engineers, ASME B16.5-2020, Flange per tubi e raccordi flangiati: da NPS 1/2 a NPS 24 standard metrico/pollici
- American Society of Mechanical Engineers, ASME B16.47-2017, Flange in acciaio di grande diametro: da NPS 26 a NPS 60 standard metrico/pollici
- American Society for Testing and Materials, ASTM A105/A105M-21, Specifiche standard per forgiati in acciaio al carbonio per applicazioni di tubazioni
- American Society for Testing and Materials, ASTM A350/A350M-18, Specifiche standard per forgiati in acciaio al carbonio e bassolegato, che richiedono prove di tenacità all'intaglio per i componenti delle tubazioni
- Comitato Europeo di Normazione, EN 1092-1:2018, Flange e relative giunzioni - Flange circolari per tubi, valvole, raccordi e accessori, designate PN - Parte 1: Flange in acciaio
- Organizzazione internazionale per la standardizzazione, ISO 9001:2015, Sistemi di gestione della qualità - Requisiti
