Quali sono i principali vantaggi delle flange in acciaio al carbonio?

Comprensione Flangia in acciaio al carbonio Tipi e standard

Nei moderni sistemi di tubazioni industriali, la scelta dei componenti di collegamento determina l'integrità e la sicurezza dell'intera infrastruttura. Flangia in acciaio al carbonios fungono da punti di connessione fondamentali nelle tubazioni, facilitando il facile montaggio, smontaggio e manutenzione. Ingegneri e specialisti dell'approvvigionamento danno priorità a questi componenti per la loro resistenza meccanica superiore e il rapporto costo-efficacia rispetto alle leghe di acciaio inossidabile.

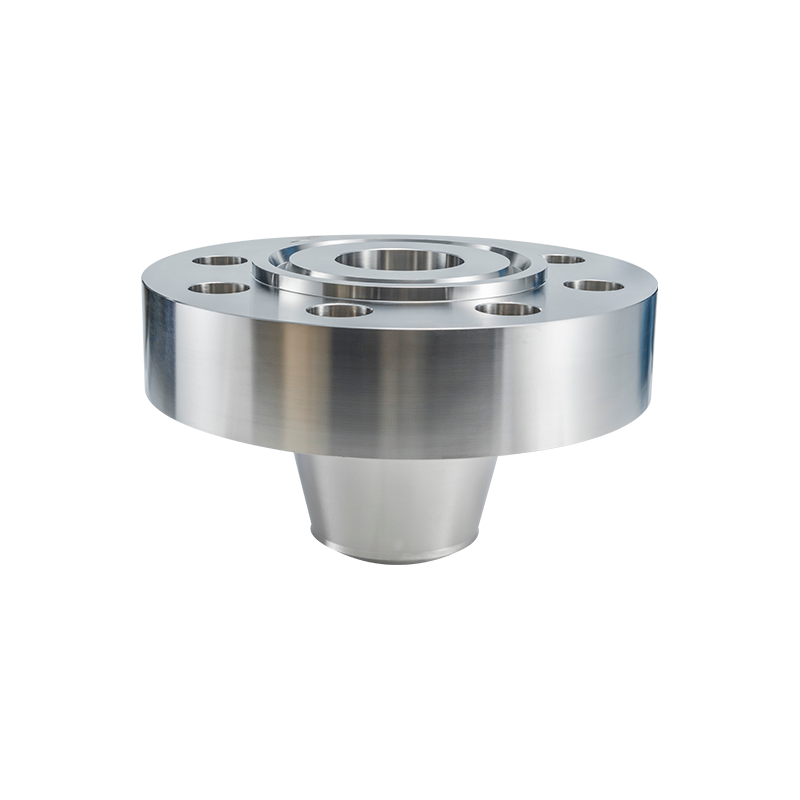

Flange del collo saldato in acciaio al carbonio per sistemi ad alta pressione

Per le applicazioni che comportano fluttuazioni elevate di pressione e temperatura, i progettisti specificano costantemente flange weld neck in acciaio al carbonio . Questo tipo di flangia è dotato di un lungo mozzo conico che trasferisce lo stress dalla flangia al tubo, riducendo efficacemente le concentrazioni di stress alla base della flangia. Il design garantisce una connessione forte e affidabile, rendendolo adatto a condizioni di servizio severe.

Di seguito è riportato un confronto tra le flange weld neck e le flange slip-on standard per quanto riguarda le prestazioni strutturali:

Dimensioni delle flange slip-on in acciaio al carbonio e specifiche

A differenza delle varianti con collo saldato, le flange slip-on scivolano sul tubo e vengono fissate con saldature d'angolo. Quando si selezionano questi componenti, gli ingegneri devono attenersi rigorosamente a dimensioni delle flange slip-on in acciaio al carbonio per garantire il corretto adattamento e allineamento. I parametri dimensionali chiave includono il diametro esterno, il diametro interno, il diametro del cerchio dei bulloni e lo spessore della flangia. Dimensioni precise sono fondamentali per gli appalti B2B per evitare ritardi nell'installazione e garantire la compatibilità con l'infrastruttura di tubazioni esistente.

• Conformità agli standard: ASME B16.5, MSS SP-44.
• Misure chiave: circonferenza dei bulloni, numero di fori per i bulloni e altezza della faccia rialzata.
• Requisiti di tolleranza: essenziali per linee di assemblaggio ad alto volume.

Gradi dei materiali e parametri di prestazione

Panoramica tecnica di Flange in acciaio al carbonio ASTM A105

Le specifiche dei materiali sono la pietra angolare dell'approvvigionamento delle flange. Flange in acciaio al carbonio ASTM A105 rappresentano lo standard industriale per i componenti di tubazioni in acciaio al carbonio forgiato. Questo grado copre componenti di tubazioni in acciaio al carbonio forgiato per servizi a temperatura ambiente e più elevata in sistemi a pressione. Il materiale offre eccellenti proprietà meccaniche, tra cui elevata resistenza alla trazione e duttilità, essenziali per resistere alle sollecitazioni operative.

Comprensione Flangia in acciaio al carbonios Pressure Rating

La sicurezza operativa di una pipeline dipende fortemente dalla corretta interpretazione di Valutazione della pressione delle flange in acciaio al carbonio . I valori di pressione, spesso indicati con Classe 150, 300, 600 e superiori, indicano la pressione di esercizio massima consentita a una temperatura specifica. All'aumentare della temperatura operativa, la capacità di ritenzione della pressione dell'acciaio al carbonio diminuisce. Gli ingegneri devono calcolare attentamente i valori di pressione-temperatura per selezionare una flangia in grado di gestire le condizioni di picco del sistema senza guasti.

Applicazioni specializzate nell'industria

Usi delle flange cieche in acciaio al carbonio nei sistemi di condutture

La manutenzione e la terminazione del sistema richiedono soluzioni di tenuta affidabili. Usi di flange cieche in acciaio al carbonio ruotano principalmente attorno al blocco dell'estremità di un tubo o di una valvola. Queste flange non hanno foro (foro centrale), consentendo loro di sigillare efficacemente l'apertura di una tubazione. Sono vitali per le prove di pressione, l'isolamento durante la manutenzione e la terminazione del flusso nelle sezioni inutilizzate di una rete. La loro struttura robusta garantisce che possano sopportare l'intera pressione del sistema senza perdite.

Informazioni su Jiangyin Zhonghai Precision Machinery Co., Ltd.

Capacità e certificazioni di produzione avanzate

Jiangyin Zhonghai Precision Machinery Co., Ltd. è uno dei principali produttori nel mercato globale delle flange. Siamo un'azienda certificata ISO 9001 con qualifiche PED, TUV e TS. La nostra struttura è specializzata nella produzione di flange e forgiati di precisione, aderendo a rigorosi standard internazionali tra cui GB, ASME, ASTM, JIS, EN e DIN. Manteniamo capacità interne complete, dalla forgiatura e riscaldamento alla tornitura CNC, foratura e ispezione finale, garantendo il controllo totale sulla qualità del prodotto.

Soluzioni personalizzate per flange standard e non standard

Comprendiamo che le soluzioni standardizzate non sono adatte a tutte le sfide ingegneristiche. Jiangyin Zhonghai Precision Machinery supporta la produzione completamente personalizzata e basata su disegni. La nostra gamma di produzione copre le misure da 1/2'' a 60'', con pesi singoli che arrivano fino a 10 tonnellate e dimensioni massime di 4 metri. Sia che un cliente richieda flange per tubi standard o componenti complessi non standard, il nostro team fornisce soluzioni affidabili su misura per esigenze industriali specifiche.

Conclusione

La scelta della flangia giusta implica una profonda conoscenza dei tipi, dei materiali e dei valori di pressione. Flangia in acciaio al carbonios rimangono la spina dorsale delle tubazioni industriali grazie alla loro versatilità e robustezza. La collaborazione con un produttore qualificato come Jiangyin Zhonghai Precision Machinery garantisce l'accesso a componenti certificati e ad alte prestazioni che soddisfano le rigorose esigenze dei moderni progetti di ingegneria.

Domande frequenti (FAQ)

1. Qual è la differenza principale tra le flange weld neck e slip-on?

Le flange Weld Neck si fissano tramite una saldatura di testa e sono progettate per applicazioni ad alta pressione, mentre le flange slip-on scorrono sul tubo e utilizzano saldature d'angolo, rendendole più facili da installare ma adatte a pressioni più basse.

2. Perché ASTM A105 è un materiale comune per le flange in acciaio al carbonio?

Flange in acciaio al carbonio ASTM A105 sono popolari perché il materiale offre un equilibrio tra buona resistenza meccanica, tenacità ed efficienza economica per i servizi ambientali e ad alta temperatura.

3. Come posso determinare la pressione nominale corretta per la mia applicazione?

È necessario consultare le tabelle di valutazione pressione-temperatura fornite in standard come ASME B16.5. Il Valutazione della pressione delle flange in acciaio al carbonio diminuisce all'aumentare della temperatura di servizio.

4. Quali sono gli utilizzi principali di una flangia cieca?

Le primarie usi delle flange cieche in acciaio al carbonio servono a bloccare l'estremità di un sistema di tubazioni, isolare le sezioni per la manutenzione e facilitare i test di pressione idrostatica.

5. I produttori possono produrre flange di dimensioni non standard?

Sì, produttori rinomati come Jiangyin Zhonghai Precision Machinery offrono una produzione personalizzata basata su disegno per flange non standard fino a 4 metri di diametro.

Riferimenti

• ASME B16.5 - Flange di tubi e raccordi flangiati: da NPS 1/2 a NPS 24 standard metrico/pollici.
• ASTM Internazionale. "Specifiche standard per componenti di tubazioni in acciaio al carbonio forgiato (A105/A105M)."
• Petrowiki. "Flange di tubazioni e loro applicazioni."
